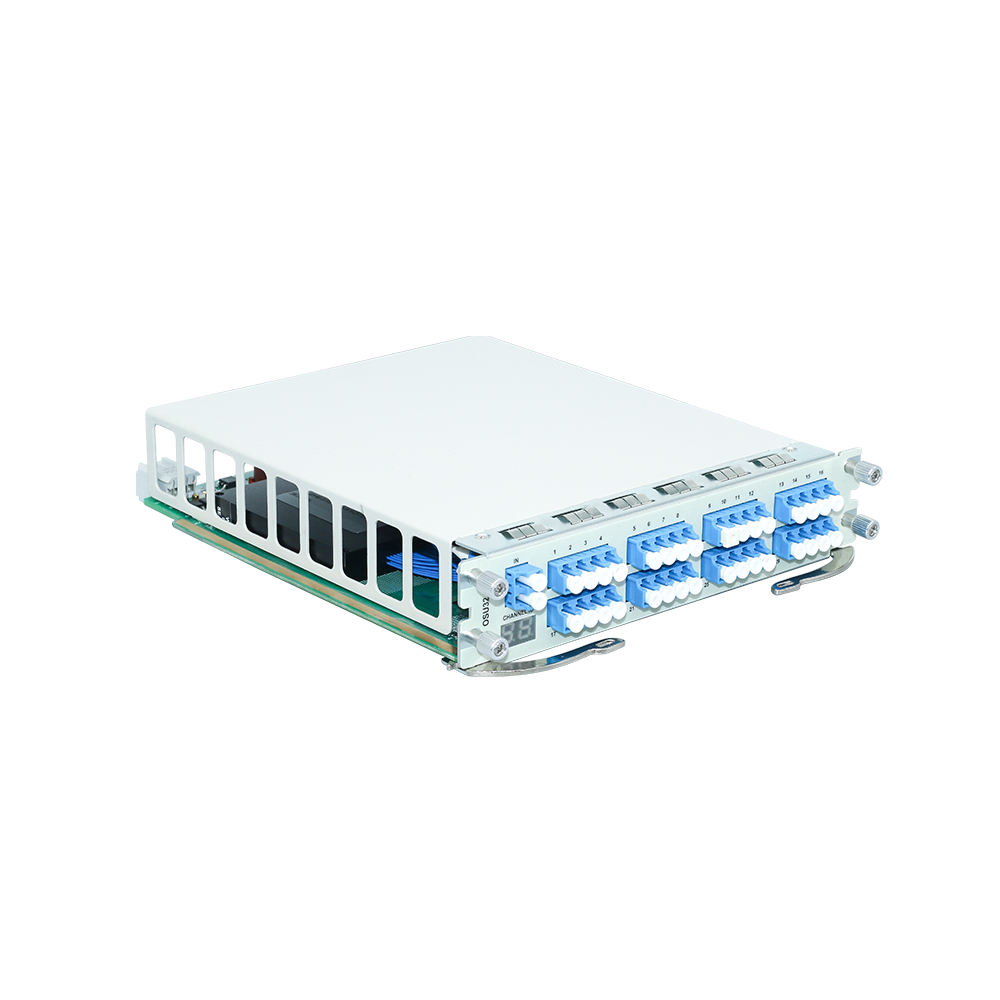

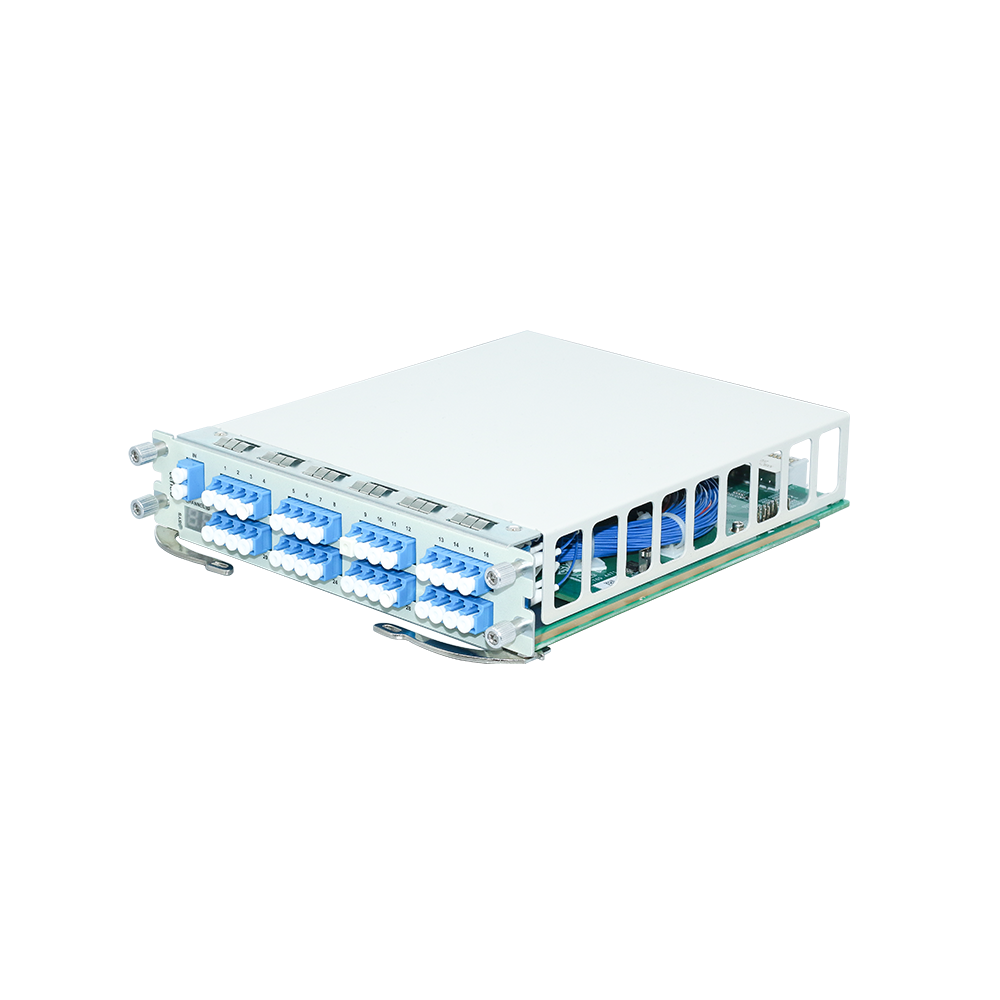

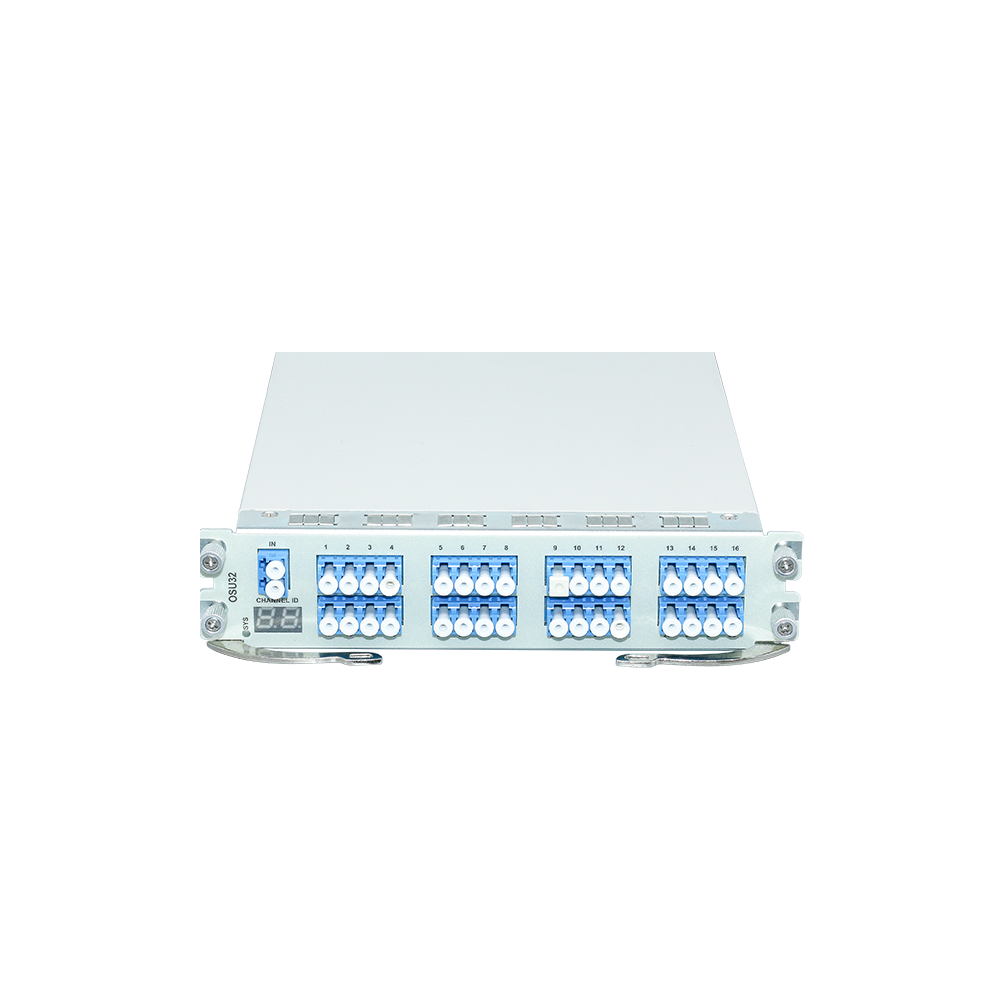

Il router ottico di OSU è composto da un commutatore ottico e un circuito pilota. La sua funzione principale è selezionare il percorso di uscita attraverso più canali (1 x 32). Esegue operazioni di commutazione fisica o logiche per segnali ottici nelle linee di trasmissione ottica o nelle linee ottiche integrate.
Il router ottico è principalmente utilizzato nell'interconnessione ottica, nella configurazione del multiplexer ottico aggiuntivo/drop (ODM), nella protezione dell'anello in fibra ottica e nei sistemi di incrocio ottico. Può selezionare diversi nuclei in fibra con un segnale di prova OTDR per rilevare più fibre ottiche.
Basse perdite di inserzione e alte perdite di ritorno;
Commutazione rapida;
Supporta la visualizzazione digitale del canale corrente;
Supporta la configurazione locale della sensibilità tramite porta seriale.
Supporta la configurazione remota della sensibilità tramite NMS;
|
Parametro |
Prestazioni |
|
Lunghezza d'onda di lavoro |
1260~1650nm |
|
perdita di inserzione |
≤ 1,8 d B(1X32) |
|
Numero di canali |
32 |
|
Perdita di ritorno |
≥ 50 d B |
|
Tempo di cambio |
≤25 ms |
|
Vita di Servizio |
≥ 109 volte |
|
Potenza ottica trasportata |
≤ 500 mW |
|
Larghezza della fessura |
32 vie (2 slot funzione standard) |
|
Consumo massimo di energia |
10W |
