CWDM OMD، تولیدکنندگان چینی CWDM OMD، تأمین‌کنندگان، کارخانه

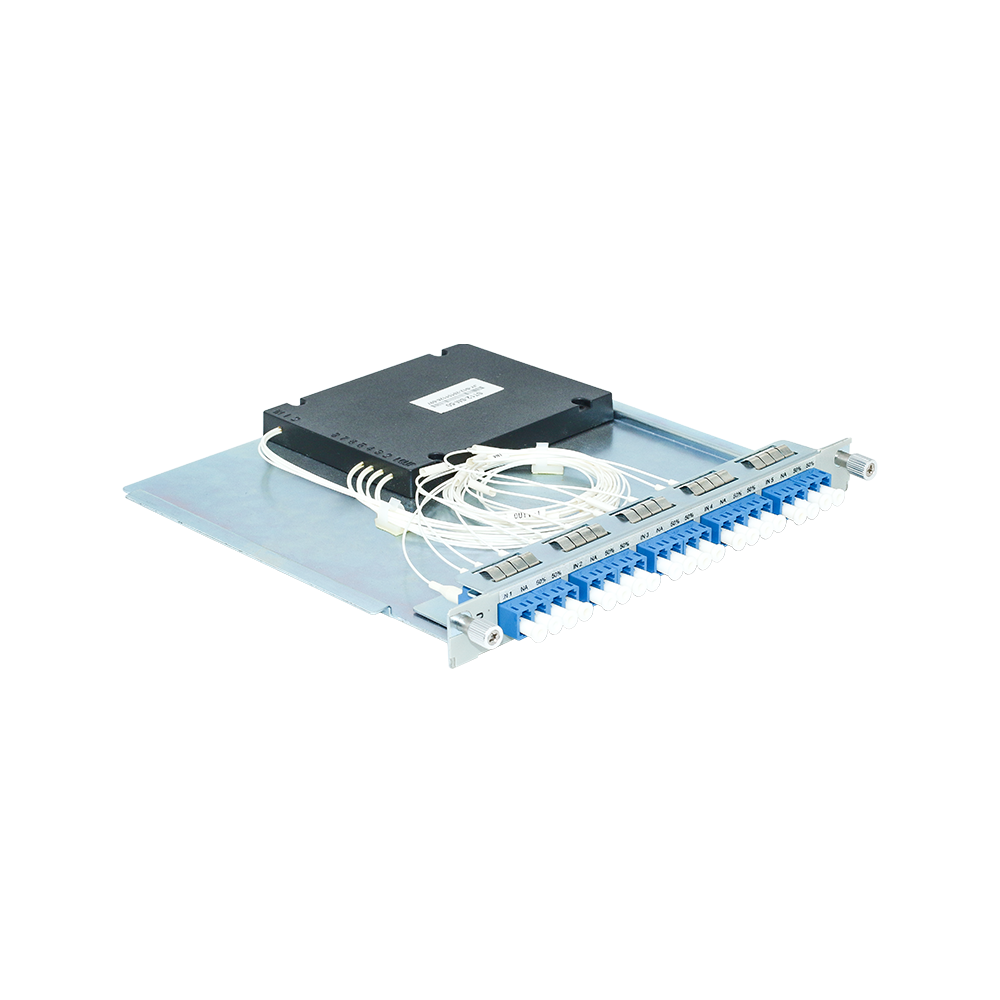

توضیحات محصول

OTU1H4 یک مبدل نوری فشرده و با تراکم بالا است که می‌تواند تبدیل طول موج، عملکرد 3R و تقویت سیگنال نوری را انجام دهد. این دستگاه می‌تواند همراه با Mux/Demux در شبکه DWDM استفاده شود. برای کاربردهای با فاصله طولانی، نیاز به استقرار همراه با تقویت‌کننده نوری (OA) و ماژول جبران پاشندگی (DCM) دارد. این برد از رابط‌های مشتری‌محور 40G/100G QSFP28/QSFP+ پشتیبانی می‌کند و بنابراین برای سناریوهایی مانند اترنت 40G/100G، مراکز داده و سایر موارد مناسب است.

ویژگی‌ها

کاهش درجات درجات کم

بر اساس فناوری فضای آزاد

تا 18 کانال می‌توانند روی یک جفت فیبر مالتی پلکس شوند

غیرفعال، نیازی به برق الکتریکی ندارد

طراحی ماژولار با ارتفاع کم، مناسب برای شاسی سری STN6200

دوگانه LC/UPC، به راحتی کابل‌های پچ دوگانه بین فرستنده-گیرنده و واحد غیرفعال را پشتیبانی می‌کند

مشخصات کلی

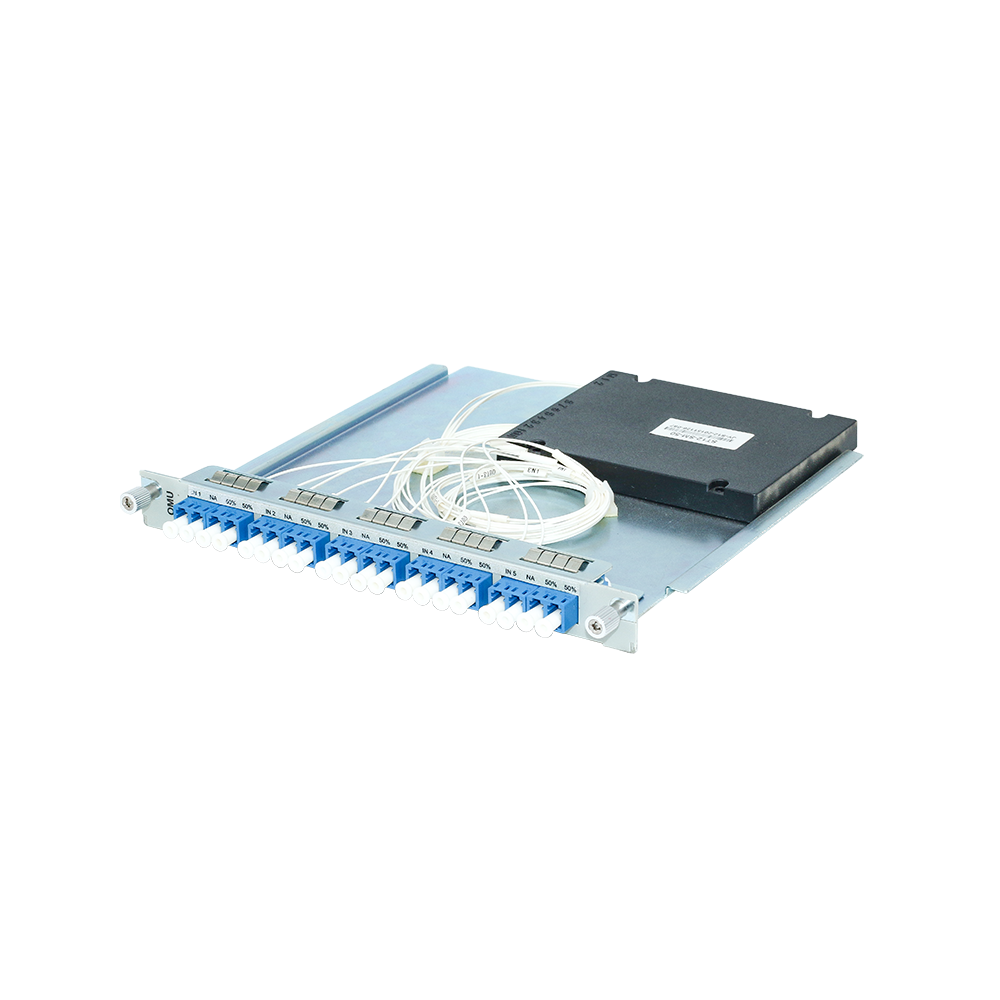

نمای جلو

عملکرد

مشخصات

پارامترها	مشخصات
طول موج مرکزی (نانومتر)	1270 نانومتر، 1290 نانومتر، 1310 نانومتر، 1330 نانومتر، 1350 نانومتر، 1370 نانومتر، 1390 نانومتر، 1410 نانومتر، 1430 نانومتر، 1450 نانومتر، 1470 نانومتر، 1490 نانومتر، 1510 نانومتر، 1530 نانومتر، 1550 نانومتر، 1570 نانومتر، 1590 نانومتر، 1610 نانومتر
پهنای باند 0.5 دسی‌بل	≥14 نانومتر
باند عبور کانال	±6.5 نانومتر
فاصله‌گذاری کانال	20 نانومتر
نوسان باند عبور	≤ 0.5 دسی‌بل
از دست دادن درج	≤ 3.5 دسی‌بل
جداکنندگی کانال مجاور	≥ 30 دسی‌بل
جداکردن کانال‌های غیرمجاور	≥ 45 دسی‌بل
زیان بازگشت	≥ 45 دسی‌بل
جهت‌گیری	≥ 50 دسی‌بل
اتلاف وابسته به قطبش (PDL)	≤ 0.2 دسی‌بل
پاشندگی حالت قطبش (PMD)	≤ 0.15 پیکوثانیه
دماي عملکرد	-5℃ ~ +65℃
دماي ذخیره سازی	-40℃ ~ +85℃
نوع کانکتور	اتصال‌دهنده LC/UPC
ابعاد (ارتفاع x عرض x عمق)	20.3 میلی‌متر × 179 میلی‌متر × 196 میلی‌متر
نصب	سری STN6200، برد اتصالی
